Камера нагрева г.Рязань

Нагревательная камера AVERS выполнена во взрывозащищенном исполнении и предназначена для нагрева, температурной выдержки и подготовки тары с вязкими и густыми материалами перед дальнейшим использованием. Камера может применяться для работы с еврокубами, баками, контейнерами и другой тарой, содержащей резины, смолы, минеральные масла, жиры и другие материалы, требующие температурной подготовки. Камера может использоваться во взрывоопасных зонах класса В-Iа.

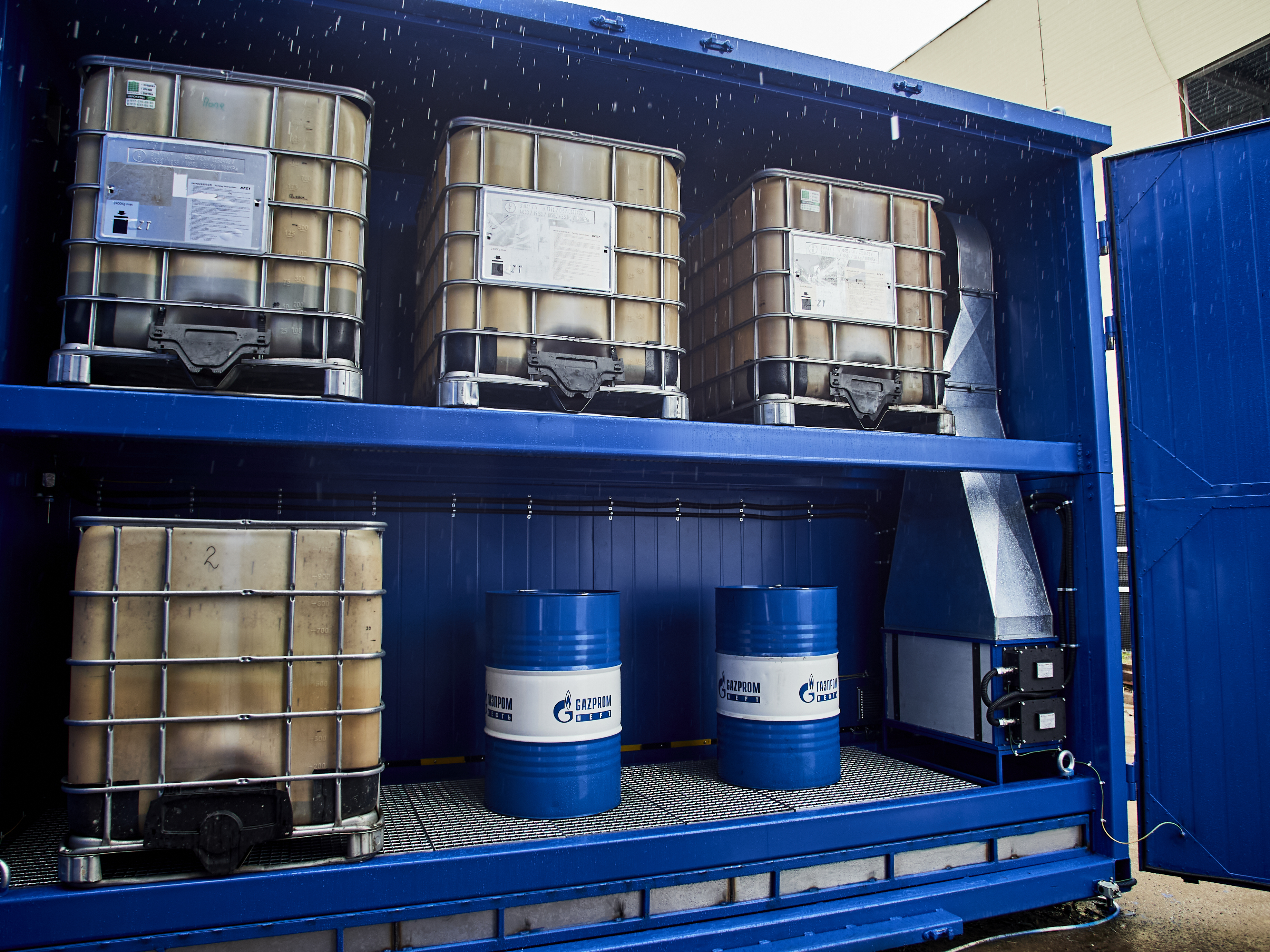

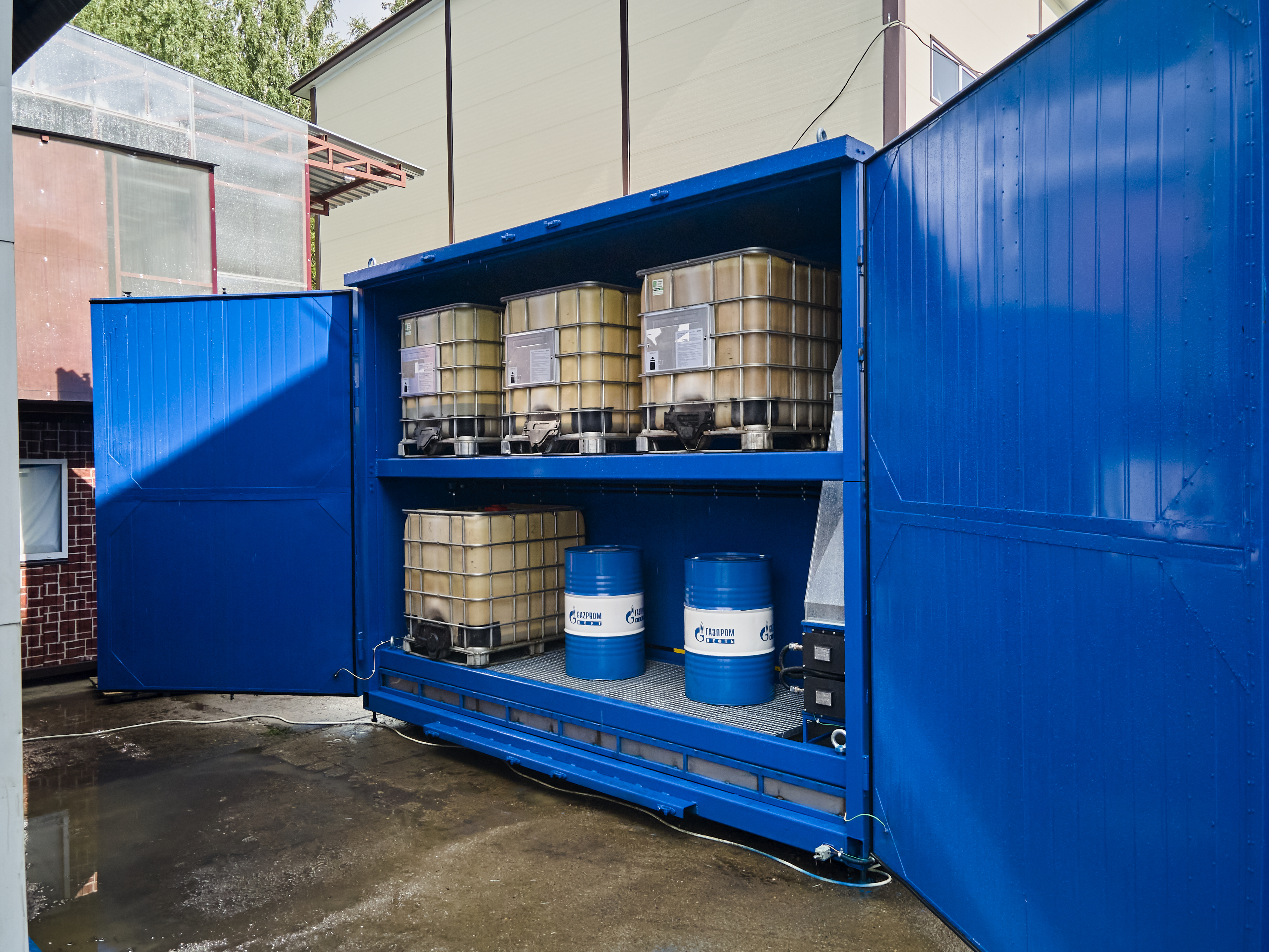

Рабочая зона камеры позволяет одновременно размещать до 6 еврокубов. Конструкция предусматривает распашные ворота, расположенные с торцевой стороны по оси симметрии камеры, обеспечивающие удобную загрузку и выгрузку тары. Электропитание оборудования осуществляется от сети 380 В, 50 Гц, питание системы освещения — 220 В, 50 Гц.

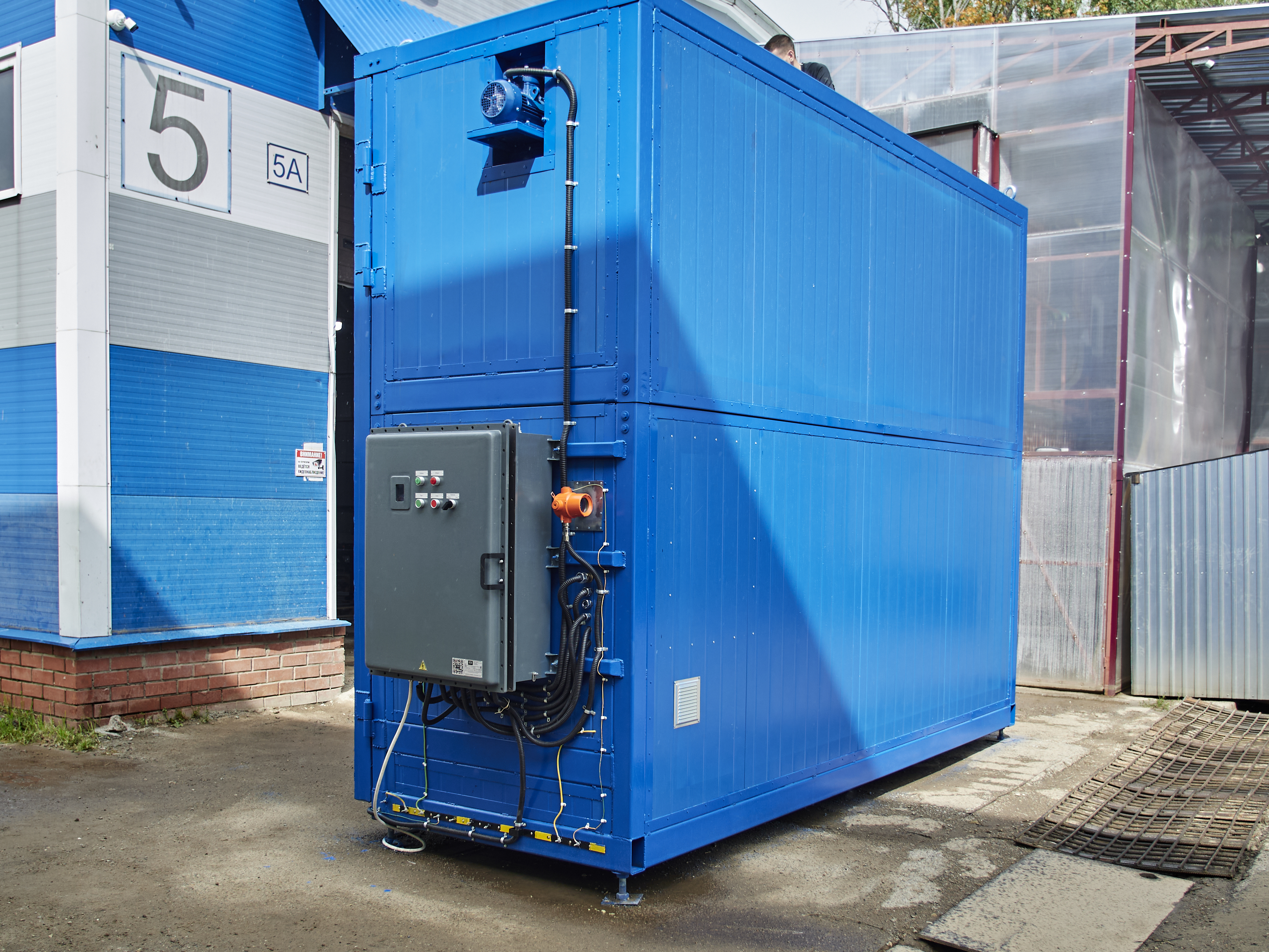

Конструкция камеры представляет собой стальной силовой каркас, облицованный сэндвич-панелями толщиной 100 мм с наполнителем из минеральной ваты на основе базальтового волокна плотностью не менее 105 кг/м³. Внутренние поверхности камеры выполнены из оцинкованной стали, обеспечивающей дополнительную защиту конструкции при воздействии агрессивных сред. Пол камеры выполнен из оцинкованного решётчатого настила. Под рабочим настилом предусмотрен поддон из нержавеющей стали для сбора конденсата и жидких отходов.

Рабочий температурный диапазон камеры составляет от +20 до +150 °С. Нагрев осуществляется с помощью блока ТЭН, включающего два взрывозащищённых нагревательных элемента 1Ex eb IIC T4 Gb. Применение взрывозащищённого оборудования позволяет обеспечить безопасную эксплуатацию камеры в условиях, где предъявляются повышенные требования к электрооборудованию.

Система воздухообмена включает рециркуляционный и вытяжной контуры. В системе применяются центробежные вентиляторы с искробезопасными рабочими колёсами и взрывозащищёнными электродвигателями. Оба вентилятора оснащены частотными преобразователями, позволяющими регулировать производительность воздушных потоков в зависимости от выбранного технологического режима.

В режиме рециркуляции воздух поступает в теплообменный блок, нагревается до заданной температуры и возвращается в рабочую зону камеры. Одновременно часть отработанного воздуха удаляется через вытяжной контур. Объём удаляемого воздуха может составлять до 30 %. Такая схема обеспечивает постоянное перемешивание воздушных масс, равномерный прогрев рабочей зоны и поддержание заданных параметров технологического процесса.

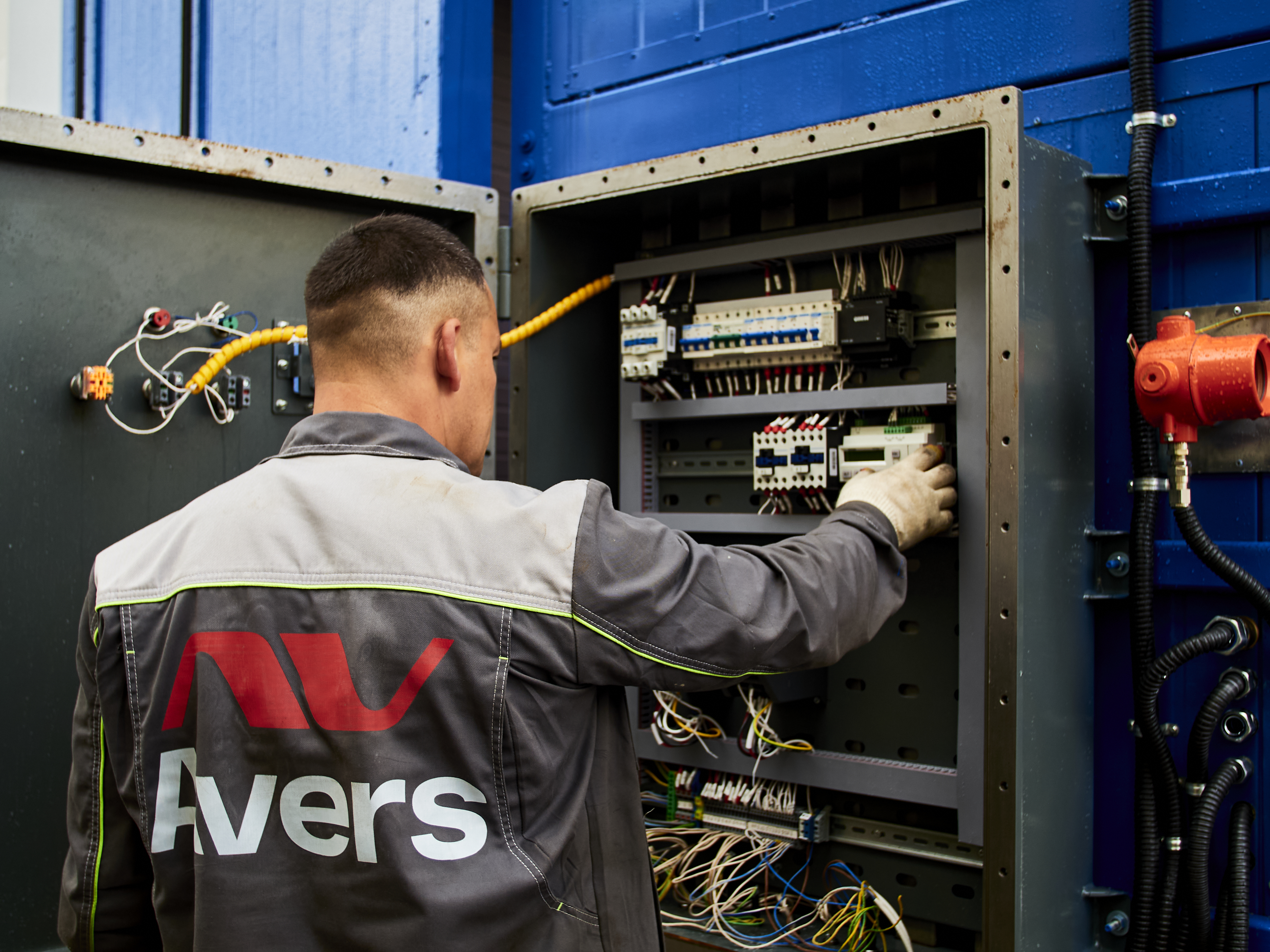

Система управления камерой построена на базе программируемого логического контроллера ОВЕН и 10-дюймовой сенсорной панели оператора. Автоматизированная система обеспечивает контроль температуры, управление нагревом, рециркуляцией и вытяжкой, а также позволяет задавать параметры технологических программ. Предусмотрены основные режимы работы: нагрев, поддержание заданной температуры и продувка.

В режиме нагрева камера выходит на заданную температуру, после чего система переходит к её поддержанию в течение установленного времени. Параметры температуры и времени могут задаваться оператором в соответствии с требованиями технологического процесса. Режим продувки обеспечивает удаление воздуха из рабочей зоны в соответствии с заданными параметрами процесса.

После завершения нагрева предусмотрен режим охлаждения. Воздух из окружающей среды поступает в камеру и обеспечивает охлаждение теплообменника. Охлаждение осуществляется до достижения безопасной температуры, после чего работа камеры прекращается. Время и температура охлаждения задаются в сервисном меню системы управления.

Для обеспечения безопасности камера оснащена комплексом защитных устройств, включая датчики контроля температуры, датчик перегрева теплообменника и датчик положения ворот. При открытии ворот включается аварийный режим, обеспечивающий прекращение работы оборудования в соответствии с заданным алгоритмом безопасности. Дополнительно камера может комплектоваться газоанализатором, свето-звуковой сигнализацией и системой пожаротушения.

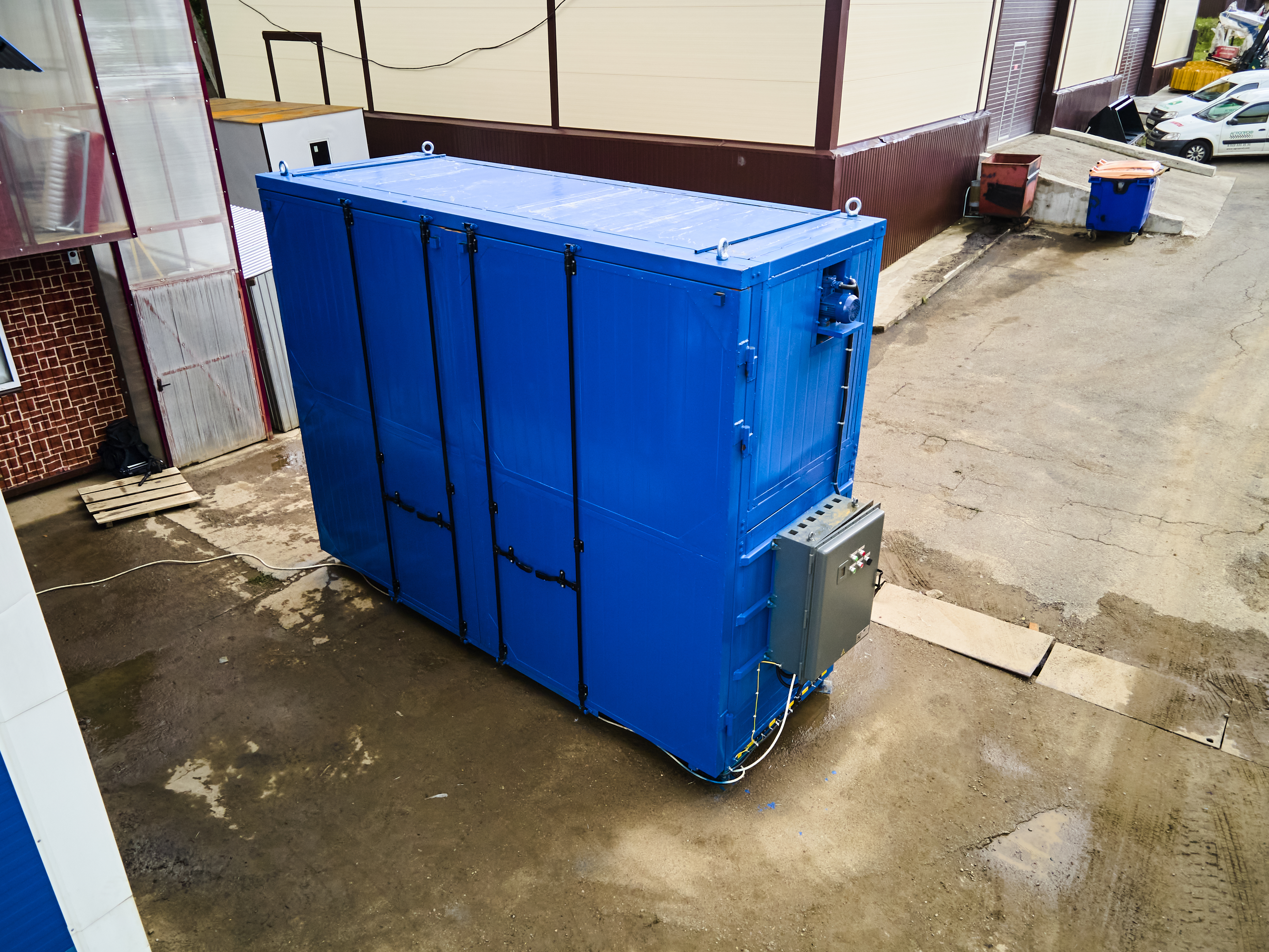

Модульная конструкция нагревательной камеры AVERS позволяет объединять отдельные секции в различные конфигурации в зависимости от производственных задач. Предусмотрены варианты горизонтального и вертикального соединения секций, а также индивидуальные компоновочные решения. Это обеспечивает возможность адаптации оборудования к существующей производственной инфраструктуре и последующего масштабирования системы.

Комплекс конструктивных и технических решений обеспечивает безопасную, стабильную и эффективную эксплуатацию нагревательной камеры AVERS при температурной подготовке тары и работе с вязкими, густыми и потенциально опасными материалами в условиях промышленного производства.
