Покрасочная камера г.Нижний Новгород

Окрасочно-сушильная камера Avers предназначена для промышленного применения и рассчитана на выполнение полного цикла обработки изделий, включающего окраску, промежуточную продувку и сушку лакокрасочных материалов. Камера выполнена в тупиковом исполнении и обеспечивает эксплуатацию при температуре окружающей среды от -10 до +40 °С.

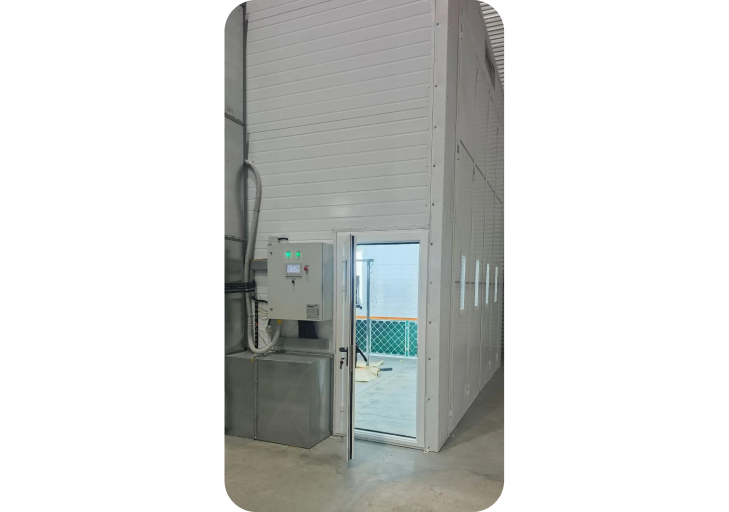

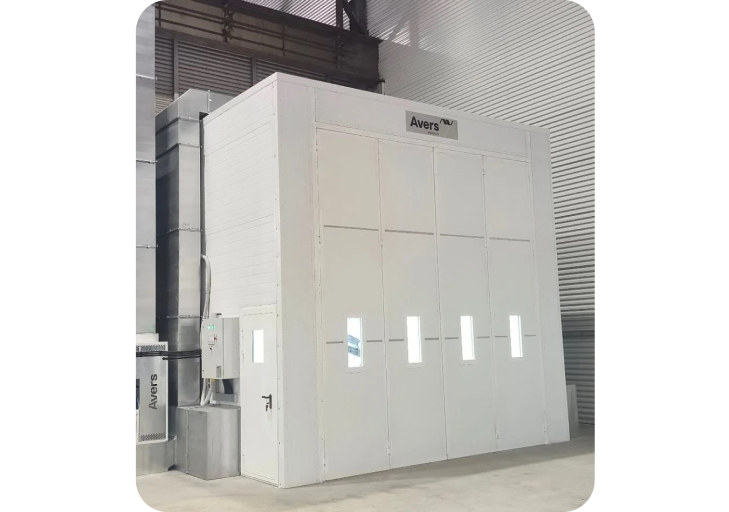

Внутренние размеры рабочей зоны составляют 15 000×5 000×4 500 мм, внешние габариты камеры — 15 150×6 600×5 100 мм. Боковое расположение вытяжных воздуховодов по двум стенкам камеры. Установка оборудования осуществляется на ровный пол без необходимости выполнения фундаментных работ. Для доступа предусмотрены распашные четырёхсекционные ворота размером 4 000×4 400 мм, расположенные в правой. Дополнительно камера оборудована двумя дверями для персонала размером 800×2 000 мм, оснащёнными замками «антипаника».

Рабочие режимы камеры включают режим «Окраска», предназначенный для нанесения лакокрасочных материалов при рекомендуемой температуре 20 °С, режим «Продувка» для промежуточного обдува окрашенных изделий и режим «Сушка», предназначенный для сушки лакокрасочных материалов в соответствии с заданными температурой и временем. Рекомендуемая температура в режиме сушки составляет 60 °С.

Система вентиляции выполнена на базе двух приточно-вытяжных агрегатов общей производительностью 72 000 м³/ч. Производительность каждого агрегата составляет 36 000 м³/ч при мощности электродвигателя 11 кВт. Вентиляторы имеют прямой привод и искрозащищённое исполнение рабочих колёс. Номинальная скорость движения воздуха в рабочей зоне составляет 0,25 м/с. Воздушная система оснащена предварительными фильтрами карманного типа в металлических рамках с классом очистки G3, а также стекловолоконными фильтрами-краскоуловителями.

Переключение режимов «Окраска/Сушка» осуществляется посредством автоматических воздушных заслонок с пневматическим приводом. Система нагрева воздуха включает два теплообменных блока из нержавеющей стали с дизельными горелками мощностью 300 кВт каждая. В режиме «Сушка» обеспечивается нагрев воздуха до заданной температуры; время повышения температуры с 20 до 60 °С составляет ориентировочно 15–20 минут.

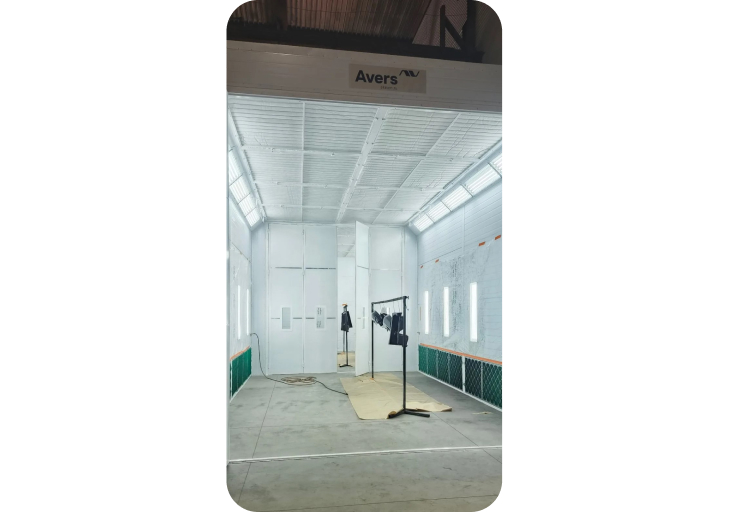

Камера оснащена потолочным и настенным светодиодным освещением. Потолочное освещение включает 80 ламп, установленных в 20 светильниках по четыре LED-лампы мощностью 18 Вт. Светильники размещены в два ряда под углом 45° по боковым сторонам кабины. Настенное освещение включает 64 лампы, установленные в 16 светильниках по четыре LED-лампы мощностью 18 Вт и встроенные горизонтально в стеновые панели с двух сторон камеры. Общая мощность системы освещения составляет 2 600 Вт, уровень освещённости рабочей зоны — не менее 1 100 лк. Светильники выполнены в стальном герметичном корпусе с полимерным порошковым покрытием.

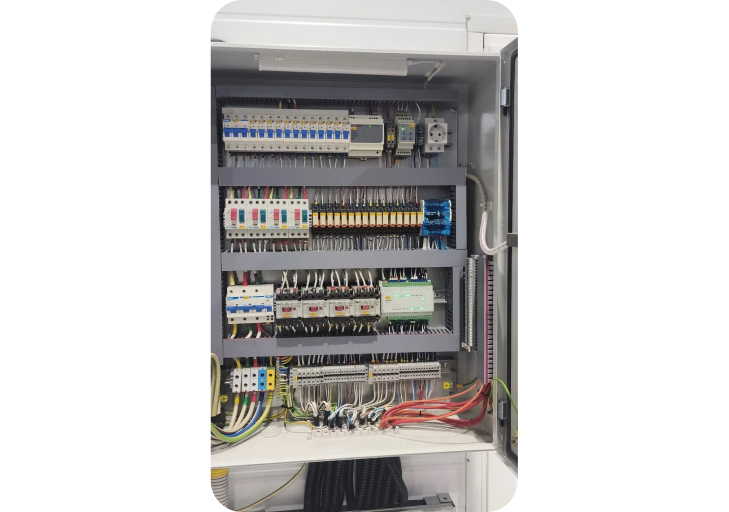

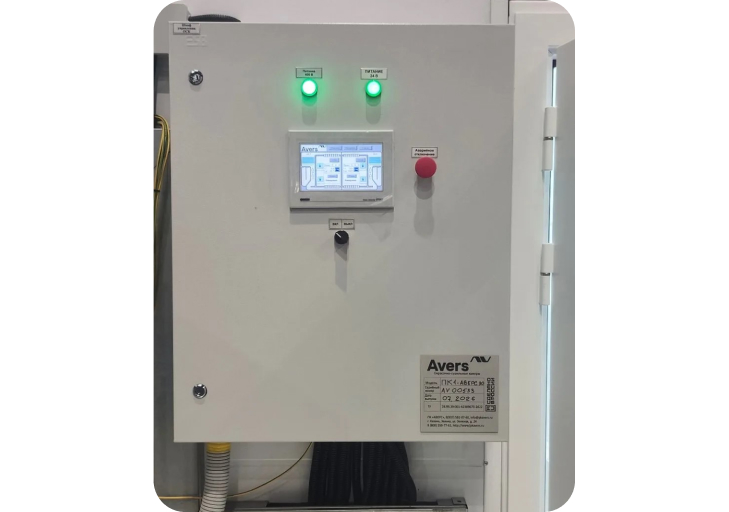

Управление оборудованием осуществляется посредством шкафа управления, обеспечивающего контроль всех фаз проводимых работ. Шкаф оснащён манометром давления, кнопкой аварийной остановки, датчиками защиты от перегрева и счётчиком наработки оборудования. Электропитание камеры осуществляется от трёхфазной сети напряжением 380 В, частотой 50 Гц.

Дополнительно предусмотрена разделительная перегородка по центру камеры, выполненная в четырёхстворчатом исполнении размером 4 000×4 390 мм. Перегородка позволяет разделить рабочую зону на две равные части с возможностью их независимого функционирования.

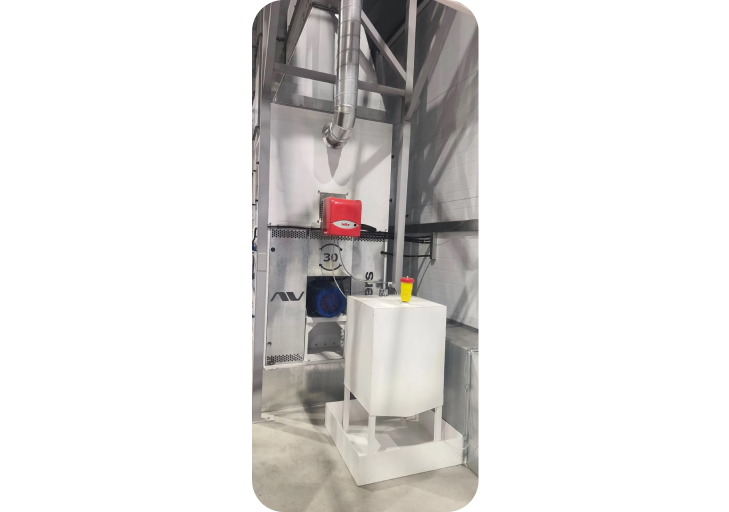

Стеновые панели камеры выполняются с утеплителем из минеральной ваты. Для обеспечения работы дизельных горелок предусмотрен комплект топливной обвязки с пластиковым топливным баком объёмом 1 000 л. Топливная система включает два фильтра для дизельного топлива с воздухоотводом, перепуском обратного топлива и сменным фильтроэлементом, топливозаборники с механическими поплавковыми указателями уровня топлива и дыхательные лабиринтные клапаны.

Для подготовки воздуха дополнительно предусмотрены два двухступенчатых фильтра-влагоотделителя AC6002 с манометром и регулятором давления. Степень фильтрации составляет до 0,01 мкм при эффективности очистки 99,998 %, пропускная способность каждого фильтра — 2 300 л/мин.
